軸向型內壓式波紋補償器安裝方式華豐介紹

作者:華豐 來源:未知 日期:2017/2/26 11:15:10 人氣: 標簽:
導讀:軸向內壓式波紋補償器適用于吸收管道軸向位移,也可以補償橫向位移或軸向與橫向合成位移,具有補償角位移的能力,但一般不應用它補償角位移。軸向內壓式波紋補償器壓力等級劃分:0.25Mpa,0.6Mpa,1.0Mpa,1.6Mpa,2.5Mp…

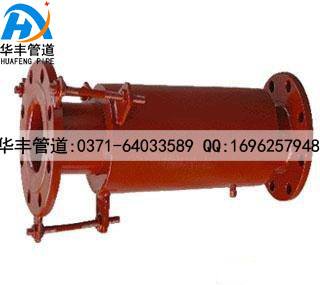

軸向內壓式波紋補償器
軸向型內壓式波紋補償器主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向合成位移,具有補償角位移的能力,但一般不應用它補償角位移。
1、型號:DN32-DN8000,壓力級別0.1Mpa-2.5Mpa
2、連接方式:1、法蘭連接 2、接管連接
3、軸向補償量:18mm-400mm
4、型號示例如右圖:舉例:0.6TNY500TF  表示:公稱通徑為Φ500,
工作壓力為0.6MPa,(6kg/cm2)波數為4個,帶導流筒,碳鋼法蘭連接的內壓式波紋補償器。

使用說明
內壓式波紋補償器主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向的合成位移,具有補償角位移的能力,但一般不應用它來補償角位移。
作用力的計算
內壓推力:F=100·P·A  軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y  彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ  合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向?qū)嶋H位移量mm
Ky:橫向剛度N/mm Y:橫向?qū)嶋H位移量mm
Kθ:角向剛度N·m/度 θ :角向?qū)嶋H位移量度
P:工作壓力MPa A:波紋管有效面積cm2(查樣本)
L:補償器中點至支座的距離m
應用實例
某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度
300°C,環境*低溫度-10°C,補償器安裝溫度20°C,根據管道布局(如圖),需安裝一內壓式波紋補償器,用以補償軸向位移X=32mm,橫向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,補償器疲勞破壞次數按15000次考慮,試計算支座A的受力。
解:(1)根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm,
橫向位移量:Y0=14.4mm。角位移量:θ0=±8度。
軸向剛度:Kx=282N/mm。橫向剛度:Ky=1528N/mm 。  (本文章來自百度百科百度文庫等摘要)
